一、產品概述

LYK-420A型及LYK-420I型化工原料壓榨機是兆格環保在萬格液壓自主研發的LYK-420型化工原料壓榨機基礎上進行再次優化改進，針對萬格液壓研發壓榨機生產中出現的問題進行逐項優化解決，產品性能更加穩定可靠。

二、技術特點

（一）LYK-420A型化工原料壓榨機

LYK-420A型化工原料壓榨機是洛陽兆格環?？萍加邢薰驹谌f格液壓自主研發的基礎上進行改進的，針對原LYK-420型（柱塞缸板式閥）化工原料壓榨機將柱塞缸改為活塞缸（組合式油缸420/140）解決之前LYK-420型以前壓榨機柱塞缸缺陷（柱塞上升靠油缸提供壓力，柱塞下降靠自身重力，容易產生柱塞卡住下降困難，同時柱塞因靠重力下降，液壓站油箱必須置于機坑下面便于液壓油回流，柱塞下降），液壓系統由板式閥改為插裝閥，液壓泵由之前齒輪泵加柱塞泵形式改為雙組合式柱塞泵，柱塞泵流量為57.6L/min（大泵）+14.4L/min（小泵），雙電機提供動力，電機功率為7.5KW+5.5KW。

該除油機在人工裝料完成后，可以實現一鍵操作：頂板自動推拉進，合模缸自動升起合模，主缸大缸自動升起進行打壓出油，自動保壓、補壓，保壓完成后（保壓時間可進行設置），自動開模，頂板自動推拉回，主缸小缸自動升出料，出料完成設備自動停止，以上動作由PLC統一控制完成。

該設備具有自動化程度高，故障率低，大大生產效率。

但該型號配置除油機因為插裝閥結構復雜，維護難度大；同時組合式活塞缸行程長，導致整機高度5260mm，給客戶基礎制作增加成本，同時占地面積較大。雙柱塞泵雙電機配合插裝閥工作，功耗大，系統復雜，不便于維修。因此，我公司在此基礎上再次進行優化，研發出LYK-420I型化工原料壓榨機。

（二）LYK-420I型化工原料壓榨機

LYK-420I型化工原料壓榨機是洛陽兆格環?？萍加邢薰驹谌f格液壓自主研發的LYK-420A（高機架活塞缸）基礎上采用組合式二級油缸（420/200），液壓系統由插裝閥改進為集成閥，性能更加穩定。雙柱塞泵、雙電機改為帶柱塞泵單電機，系統更加簡單可靠，便于維修。同時由于主油缸采用組合式二級缸，整機高度由5260mm降低為2790mm，節省空間，降低客戶基礎成本。性能更加穩定，深受客戶喜愛。

該設備在人工裝料完成后，可以實現一鍵操作：頂板自動推拉進，合模缸自動升起合模，主缸一級缸自動升起進行打壓出油，自動保壓、補壓，保壓完成后（保壓時間可進行設置），自動開模，頂板自動推拉回，主缸二級缸自動升出料，出料完成設備自動停止，以上動作由PLC統一控制完成。

該設備具有自動化程度高，故障率低，大大生產效率。

1、壓榨范圍

（1）化工原料及需要壓榨實現固液分離的其它原料：均四甲苯、工業萘、化工香料以及其它需要使用物理方式進行固液分離的化工原料及其它原料。

（2）需要通過低溫冷榨實現固液分離的醫藥、農藥、中間體。

2、技術優勢

（1）自動化電氣控制部分人性化的設計，可實現“一鍵操作”：人工裝料完成后可實現一鍵操作，自動推拉進，合模缸升，主缸升進行打壓出油，自動保壓、補壓，保壓時間完成后（保壓時間可進行設置），自動開模，自動推拉缸回，自動主缸上升出料完成設備自動停止，以上動作由PLC統一控制完成。自動化程度大大提升。不需要專業人員，只需要一個人操作。

（2）擠壓料筒結構的改變，提高了出油率。LYK-420型壓榨機將擠壓料筒由原來的徑向鉆孔出油改為軸向（重力方向）縫隙出油，從而改變的擠壓油的流向，使溶劑油的擠出更加容易。

（3）榨環精密桿裝料結構：壓榨出油更順暢，提高了出油率，料桶內壁光滑，濾布利用率大大提高。

該裝料結構我公司申請有實用新型專利，專利名“一種新型液壓固液分離機用變隙料筒”，專利號“ZL 2019 2 0165774.8”。

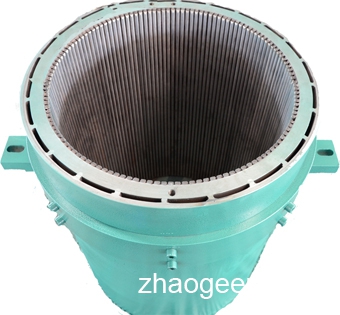

榨環精密桿裝料結構

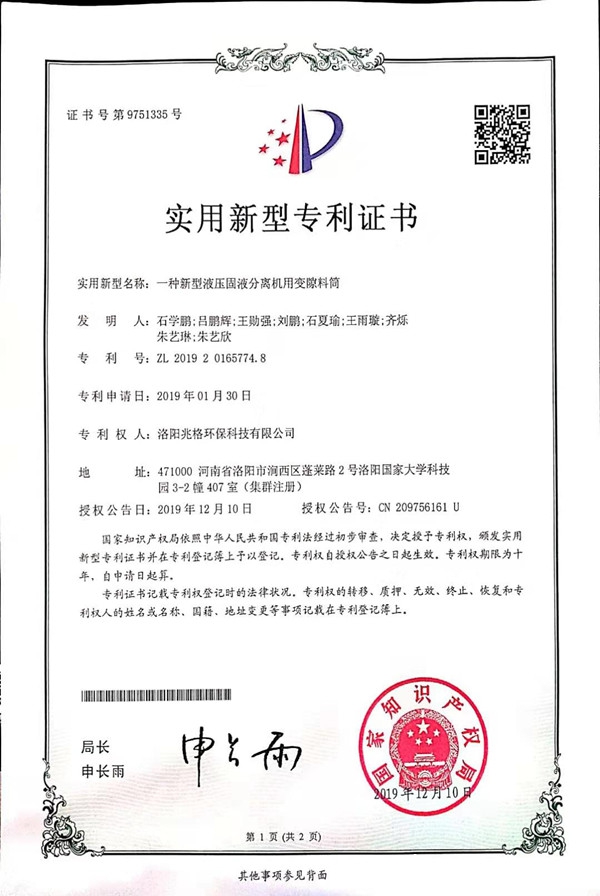

專利證書

（4）液壓系統由之前的板式閥和管式閥液壓系統改進為液壓集成閥系統，具有密性好、壓力損失小、通過能力強（流量大）、故障率低、維修方便等優點。液壓泵由之前的2.5ZZB1配CBN-E310P齒輪泵配柱塞泵的形式改進為16YCY-14-1B柱塞泵，流量為23/min；系統壓力由之前的31Mpa下降到25Mpa,大大提高了液壓原器件的使用壽命，降低故障率。

（5）LYK-420A化工原料壓榨機主油缸采用420/140組合式油缸；LYK-420I化工原料壓榨機主油缸為420mm/200mm組合式二級油缸。之前LYK-420液壓壓榨機之前機型油缸均為單行程缸，油缸通過重力下降?，F(xiàn)在油缸為伸縮式二級油缸，油缸上升和下降均通過泵的壓力實現。同時通過液壓系統、電氣的控制，使主油缸的低壓運動速度加快，實現快速上升，從而縮短低壓擠壓時間，提高生產效率。增加了推拉油缸，實現上頂蓋自動開合。

（6）從裝料到壓榨完畢出料根據不同地區不同工藝只需45-60分鐘，工作效率大大提高。

（7）液壓站上增加防爆端子盒及防爆穿線管，在增加液壓站布線整潔美觀的前提下，現場安全性大大提升。（之前液壓站到電磁閥直接接線，一方面不美觀，另一方面有安全隱患）
